Alternatywa dla loudlinka i audiostrady?

[Majkelek]

No i pięknie Czyli przydały się informacje z rosyjskiego forum



[danus77]

Przy pierwszych informacjach o zrobieniu AUX'a do ICS'a pytałem o zniekształceniach opisywanych przez bussoholika i dostałem info, że ich nie ma. Teraz okazuje się, że miałem rację .



[bussoholik]

Przy pierwszych informacjach o zrobieniu AUX'a do ICS'a pytałem o zniekształceniach opisywanych przez bussoholika i dostałem info, że ich nie ma. Teraz okazuje się, że miałem rację .

Logicznie rzecz biorąc:

Stary AUX:

Twój odtwarzacz (mp3, telefon, navi, tablet, cokolwiek) ma własny przedwzmacniacz słuchawkowy/line OUT => wyprowadzasz ten sygnał i podajesz go na przedwzmacniacz magnetofonu kasetowego => dźwięk zostaje "wzbogacony" o wszystkie optymalizacje przedwzmacniacza kaseciaka , filtry, dławiki oraz szum pochodzący z nieodłączonej głowicy magnetofonu => taki dźwięk trafia do procesora głównego w naszym ICS Becker CAP 3001.

Nowy AUX

Twój odtwarzacz (mp3, telefon, navi, tablet, cokolwiek) ma własny przedwzmacniacz słuchawkowy/line OUT => dźwięk trafia do procesora głównego w naszym ICS Becker CAP 3001

Podwójne wzmocnienie w tym jedno dedykowane głowicy magnetycznej i szum z samej głowicy nie pozostaje obojętne w stosunku do jakości dźwięku, najgorsze było przesterowanie i aby go uniknąć trzeba było podawać sygnał na AUX z bardzo małą mocą bo utwory z silną kompresją po prostu "charczały" szczególnie w dolnym paśmie.

W tej chwili dźwięk jest dokładnie taki jak z CD.



[bussoholik]

Zgodnie z obietnicą wrzucam instrukcję jak ogarnąć nowe "prawdziwe" gniazdo AUX do naszej 166.

Czego potrzebujemy:
-lutownica,
-cyna,
-kabel 3 żyłowy ekranowany
-wtyk typu "minijack" 3.5 mm
- wkrętak typu torx T1
opcjonalnie:
-kalafonia
-opaski "trytytki"

Zakładam, że większość z was wie jak wyciągnąć ICS-a , jeśli nie wiecie - odsyłam do instrukcji z forum: http://www.forum.alfaholicy.org/166/81057-demontaz_ics_filmik.html . Gdy ICS-a mamy już na stole musimy zdemontować przedni panel, który trzyma się tylko na zatrzaskach. Musimy robić to ostrożnie ponieważ w przednim panelu znajduje się wyświetlacz LCD oraz przyciski sterujące. Po odchyleniu panelu musimy zdemontować dwie tasiemki od pokręteł ICS-a oraz dwie szersze taśmy LCD i odłączyć zasilania inwertera. po wykonaniu tych czynności naszym oczom ukaże się coś takiego:

Jak widać ICS składa się z dwóch części (górna to odtwarzacz Audio Becker 2569 a dolna to interfejs komunikacyjny Siemensa) interesuje nas ta, w której znajduje się odtwarzacz kasetowy czyli Becker. Najpierw musimy wypiąć tasiemkę łączącą oba moduły:

Następnie odkręcamy śruby trzymające górną płytę (2 szt) oraz dwie śruby trzymające obie połówki z tyłu ICS-a.

Po wykonaniu tych czynności należy rozsunąć obie połówki (górną ciągniemy frontem do siebie) i je rozdzielić. Górną klapę naszego Beckera zdejmujemy i naszym oczom ukaże się coś takiego:

Odkręcamy śruby zaznaczone na zdjęciu i ciągniemy cały mechanizm kaseciaka do góry (trzyma się na jednym złączu). Dla swojej wygody zdemontowałem dolną osłonę Beckera odkręcając dodatkowo kilka śrub.

Powyżej wskazałem, które punkty lutownicze nas interesują. Są to nóżki kondensatorów umieszczonych tuż przed wejściem do procesora CAP 3001 do którego bezpośrednio wprowadzimy sygnał zewnętrzny (AUX). Oba punkty należy podgrzać lutownicą (można wspomóc się kalafonią) i po uzyskaniu płynności cyny podważyć nóżkę kondensatora z drugiej strony płyty tak aby wyciągnąć ją z laminatu. Operację wykonujemy na obu kondensatorach po jej wykonaniu zobaczymy coś takiego:

Końcówki naszych kondensatorów to kanały audio pierwszy kondensator - kanał prawy, drugi kondensator - kanał lewy. Potrzebujemy jeszcze masy, swoją "wyskrobałem" w laminacie. Zrobiłem to śrubokrętem Trox, wystarczy delikatnie oczyścić płytkę z lakieru aby dostać się do "zmasowanej miedzi":

Mamy lewy i prawy kanał oraz masę więc możemy zaczynać lutowanie. Mój kabel miał 4 żyły z oddzielnymi masami na lewy i prawy kanał, ale Twój nie musi być taki, może mieć jedną masę - razem 3 żyły:

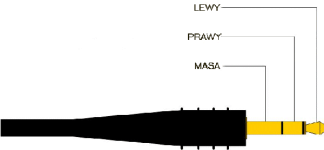

Kabel przeciągamy przez otwór z tyłu modułu kaseciaka Becker i zabezpieczamy z obu stron trytytką żeby nam nie wyleciał z radia. Następnie zkończymy wtykiem mini jack:

Jeśli ktoś ma taką potrzebę to zamiast wtyku mini-jack może zastosować gniazdo mini jack które wyprowadzi sobie np. w schowku pasażera i dopiero tam podłączy swój telefon/nawigację/odtwarzacz. Aby złożyć ICS-a trzeba wykonać wszystkie czynności przez lutowaniem w drugą stronę.



[marek230482]

A odłączałeś wejście tape na cap3001? Czy tylko się dołączyłeś? Rozumiem że emulator nie działa czyli kaseciaka trzeba wrzucić i sobie poskrzypuje dalej?



[bussoholik]

A odłączałeś wejście tape na cap3001? Czy tylko się dołączyłeś? Rozumiem że emulator nie działa czyli kaseciaka trzeba wrzucić i sobie poskrzypuje dalej?

Wylutowanie nóżek kondensatora całkowicie odłącza kaseciaka, który podaje tylko sygnał o tym że kaseta jest dostępna do CAP 3001. Emulator nie działa niestety jestem pewien że wszystko podłączyłem dobrze. Silnik kaseciaka pracuje nadal, ale sam kaseciak jest już całkowicie odłączony.



[marek230482]

Ale rozumiem że też trzeba mechanicznie aktywować kasetę? W sensie wrzucić jakąś albo wcisnąć mechanizm.



[Majkelek]

Właśnie, a co ze wzbudzeniem sygnału od magnetofonu? Trzeba mieć włożoną kasetę, wcisnąć przycisk CC i będzie grać ?



[bussoholik]

Ale rozumiem że też trzeba mechanicznie aktywować kasetę? W sensie wrzucić jakąś albo wcisnąć mechanizm.

tak, podgięta blaszka jak w poprzednim modzie



[KamilJTD]

Nie chciałbym się pozbywać możliwości odtwarzania kaset i zastanawiam sie czy nie dałoby się tu zastosowac pomiędzy PCB a nóżkami kondenstorów podwójnego przełącznika dwupozycyjnego, teoretycznie wszystko powinno byc ok i zyskujemy mozliwosc przelacznia zrodla dzwieku z CC na AUX, ale czy nie wprowadzi to jakiś dosatkowych zakłoceń indukujacych się w samym przelączniku??



[marek230482]

Jak zastosujesz np przekaźnik zettlera AZ850DPDT to nie powinno być problemu. Na jednym wlocie dajesz aux, na drugim tape a wylot wpinasz pod CAP3001
[h=1][/h]



[dareme89]

A ja wczoraj podlaczylem aux do audiostrady i poszly bezstratne pliki przez dsp i znowu sie zakochalem w tym systemie mimo ze jeden basowy glosnil mi nie gra. Jak ktos sie zastanawia nad audiostrada to niecj od razu bierze, na prawde bardzo fajna zabawka.



[marek230482]

Na pewno. Jest to też dodatkowy komfort użytkowania prawie jak fabrycznego zestawu (wirtualna zmieniarka). Ale jednak wielu ze względu na koszt nie decyduje się na to. Zwłaszcza gdy takie aux robisz za darmo. Czyli różnica w cenie istotna

Na moją prośbę moderator uzupełnił przyklejony wątek
http://www.forum.alfaholicy.org/166/57153-mp3_do_ics_prosty_line_aux-31.html
Więc o aux skupmy się w jednym tamtym temacie. Tu można dalej pisać o innych alternatywach i emulatorach.



[gennosuke]

dareme89 powiedz mi jak się przełączasz z CD na AUX w audiostradzie ? ja muszę wyjąć kartę pamięci aby zaczął działać AUX, instrukcję już gdzieś dawno zgubiłem



[tomaz]

ja muszę wyjąć kartę pamięci aby zaczął działać AUX

Ja robię tak samo i nie powiem, jest to upierdliwe. A jest jakaś inna opcja? Chętnie poznam



[gennosuke]

NIe pamiętam ale coś było w instrukcji że można przełączać miedzy czymś a czymś moja audiostrada ma możliwośc podłaczenia urządzeń od appla oddzielnym kablem więc może o to chodziło. Jeszcze nie sprawdzałem ale może Ty miałeś okazję jak włożysz kartę pamięci oraz masz dysk USB to z jakiego miejsca leci muzyka ?



[tomaz]

No właśnie leci z SD, nawet jak podłączysz USB/AUX, co jest IMO dziwne, bo dla mnie logiczny jest priorytet: 1.AUX, 2.USB, 3.SD. No ale może jest jakaś opcja przełączania o której nie wiem?



[KamilJTD]

marek230482, to teraz jeszcze pytanie zasotsować:
1. Jeden przekaźnik strujący przełączaniem masy.
2. Dwa przekaźniki sterujące przełączaniem źródła L i P kanału.
3. Trzy przekaźniki sterujące zarowno zródłem L i P oraz masą.

No i czy wprowadzenie blisko procesora dżwięku elektromagnesów nie zaburzy w jakiś sposób sygnału analogowego??



[marek230482]

Wyprowadzasz to dalej. Jeden zettler obsłuży Ci wszystko. Masa przecież jest stała a zettler jest już dwustykowy. Przecież takich używałem w swoim schemacie selektora audio.



[KamilJTD]

Ok masz racje, nei wiem czemu ale pomimo tego ze widziałem datasheet to w głowie utkwilo mi że on jest pojedyńczy ale już ogarniam
W przyszłym tygodniu to zbuduje i będe testował.
Jeszcze raz dzięki.
