Gdzie znajduja się gniazda diagnostyczne?

[rafik2275]

Witam!
Dalej nie udało mi się zlokalizować gniazda diagnostycznego abs (czy po 98 roku obd nie było obowiązkowe?). Będę ogromnie wdzięczny za wszelkie sugestie, mechanik się już poddał.
Pozdrowionka.

[kudlaty_bytom]

a nie ma tak, że do ABSu diagnozę robisz przez złącze sterownika silnika, bo są sprzężone ze sobą, albo przynajmniej diagnoza przez ten sam obwód
obecnie w samochodach sterownik silnika współpracuje z ABSem

edit...
przy okazji zmiany żarówek zrobiłem fotki dwu złącz, które pod maską znalazłem

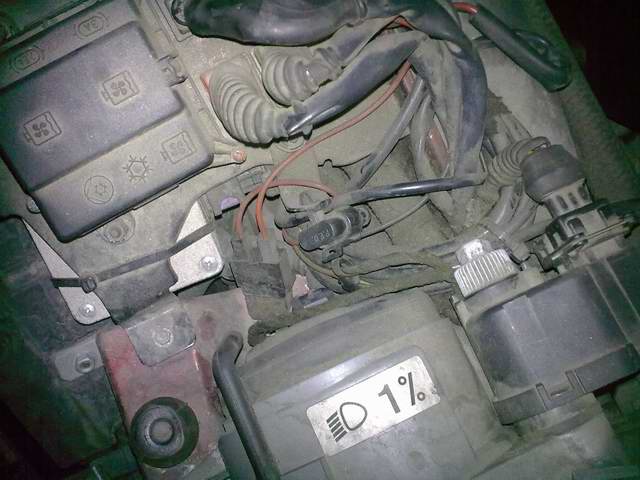

przy prawym reflektorze, widoczne na samym środku fotki



jeśli jest złącze przy reflektorze, to w nogach pasażera z przodu go nie będzie?

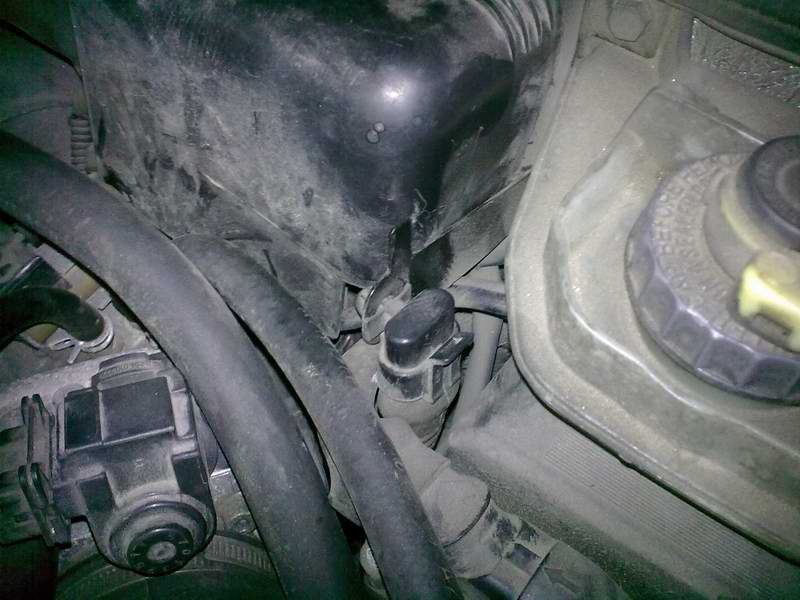

oraz na ścianie grodziowej między modułem ABS i skrzynką bezpieczników, tez na środku fotki



które do czego w końcu jest?

[tarsar]

OBD było od 99r, ale czy pozmianowa od 04.98r (nowe wnętrze) miało to nie mam pewności. W każdym razie model 2000 ma OBD po lewej stronie kierownicy na dole,pod osłoną.

[kudlaty_bytom]

dzisiaj miałem podpięte auto pod kompa i ... brak możliwości odczytania pamięci sterownika
wtyczka przy reflektorze ma tylko dwa przewody zamiast trzech - czarny i niebieski z szarym - a trzecie miejsce jest zaślepione na czerwono
czy ktoś podpowie jak się zabrać za to, żeby była diagnoza i inne z tym związane możliwości?
będę wdzięczny
wtyczka ABSu ma 3 przewody i poszło gładko

[tarsar]

Kolega w 146 ts wpięcie od ecu ma na 3, a tylko 2 są kabelki, wszystko działa. Albo zła wtyka

[kudlaty_bytom]

innej w aucie nie znalazłem, dlatego pytam co i jak
może to wina oprogramowania na jego kompie i złego schematu podłączeń
może uda mi się u kogoś innego zrobić diagnostykę

[kudlaty_bytom]

poprzeglądałem schematy i złącze przy prawym reflektorze jest od diagnostyki alarmu
złącze sterownika silnika jest obok niego, czyli pod deską rozdzielczą nad nogami pasażera i również posiada dwa przewody: czarny - masa, biały z czerwonym - do sterownika
przy najbliższej okazji odszukam to złącze i ponownię diagnostykę
czyli w samochodzie są 4 złącza

[aniol_jojo]

czyli w samochodzie są 4 złącza

oj chyba więcej, po samą maską naliczyłem 3 ;>
2x przy reflektorze, 1 na ścianie grodziowej i gdzieś są w kabinie ale póki co ich nie zlokalizowałem (bo nie szukałem)

[kudlaty_bytom]

dwa przy reflektorze? przy którym? u mnie znalazłem tylko przy prawym i to już wiem, że jest to alarm, na ścianie grodziowej na środku jest od ABS'u, pod tylną kanapą na środku przy module jest od poduszek, pod dechą (z tego wynika) jest przy sterowniku
może jeszcze od klimy będzie piąte złącze, ale nie namierzyłem go jeszcze
kolegi program diagnostyczny pokazuje tylko 3: sterownik, ABS i poduszki, tego od steronika nie znaleźliśmy, ale może jest dobrze schowane będe nurkował pod schowkiem, to poszukam

[kudlaty_bytom]

szukałem złącza w okolicy ECU
gruba wiązka do sterownika i cienka do silnika wentylatora oraz do lampki na nogi, zacząłem nawet rwać wykładzinę, ale tam nic nie ma
po stronie kierowcy też nic nie namierzyłem, chyba go nikt nie uciął z premedytacją?!
